安装平台

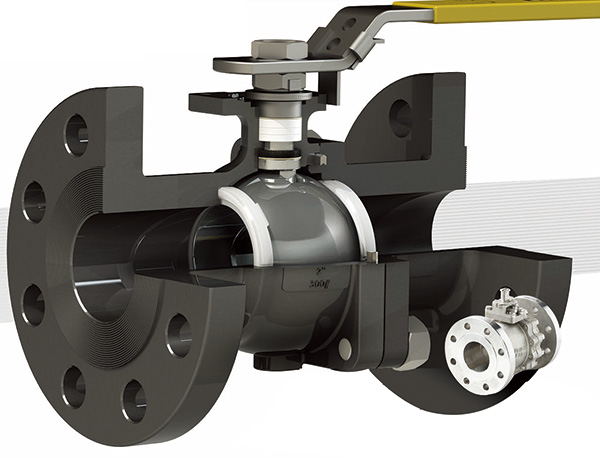

法兰式系列阀门带有整体铸造的安装平台,便于安装执行机构, 2”以下所有阀门平台设计符合ISO 5211标准。

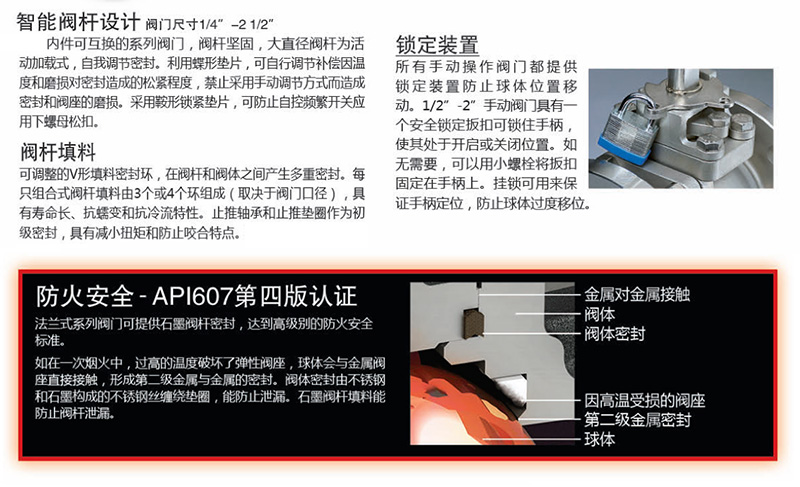

阀杆密封

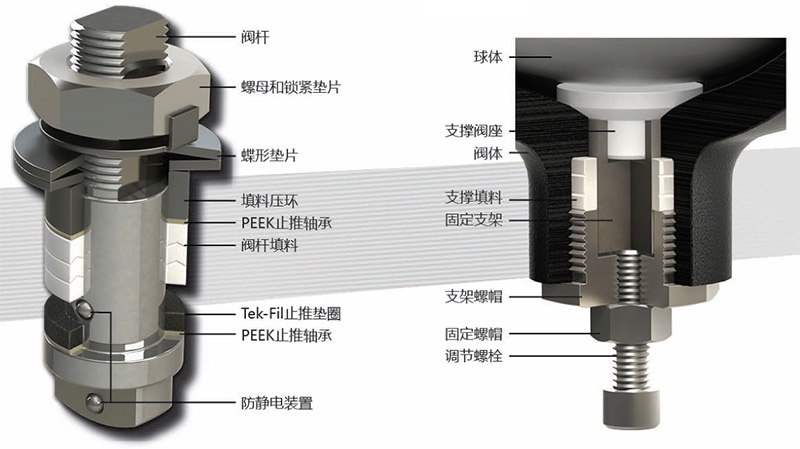

系列1/2”- 2”阀门提供活动加载式,具有自动调节的双重密封。独有的蝶形垫片设计,使阀杆密封可自动调整至平衡位置来适应温度的变化和日常的磨损。2 1/2”- 12”的阀门专门提供一个单独的填料压盖,不需要重新移动其它部件,就可自动进行调整。填料压盖的设计,能够更均匀地分散经过密封圈的流体压励。第一重密封式由止推轴承以及止推垫圈构成。而可调节的阀杆填料在阀杆和阀体之间形成了第二重密封。 阀杆填料的标准配置二RPTFE (增强聚四氟乙烯) ,由一组V型垫圈叠加而成。所有防火型阀门的标准配置是石墨阀杆填料。
球体
球体经精密机械加工，且经过镜面抛光。确保零泄露,操作扭矩小。此外,还有一个额外增加的安全特性,即每个球体阀杆槽中设有一个孔，当阀门处于开启位置时,可使阀腔和流体之间的压力均等。
阀体
1/2"- 4"不锈钢阀体采用全硅溶胶精铸工艺,经固溶退火,确保高性能,且能承受更大强度压力。碳钢阀体表面经黑色磷化处理，抗腐防锈。每件阀体铸件印有铸造厂的炉号,以备质量追溯。
阀座
阀座设计在确保降低操作扭矩的同时,保持双向零泄露。所有弹性阀座外径上都有泄压槽,来降低经过入口端的流体压励,同时具备良好的预加负荷来保证低压真空密封。
阀杆组件
阀杆具有承载重负荷,高品质特点,阀杆采用双”D”结构连接球体和操作机构。阀杆与球体精确配合,所有阀杆都由阀体内部装入,防吹式阀杆的设计增大了安全系数。

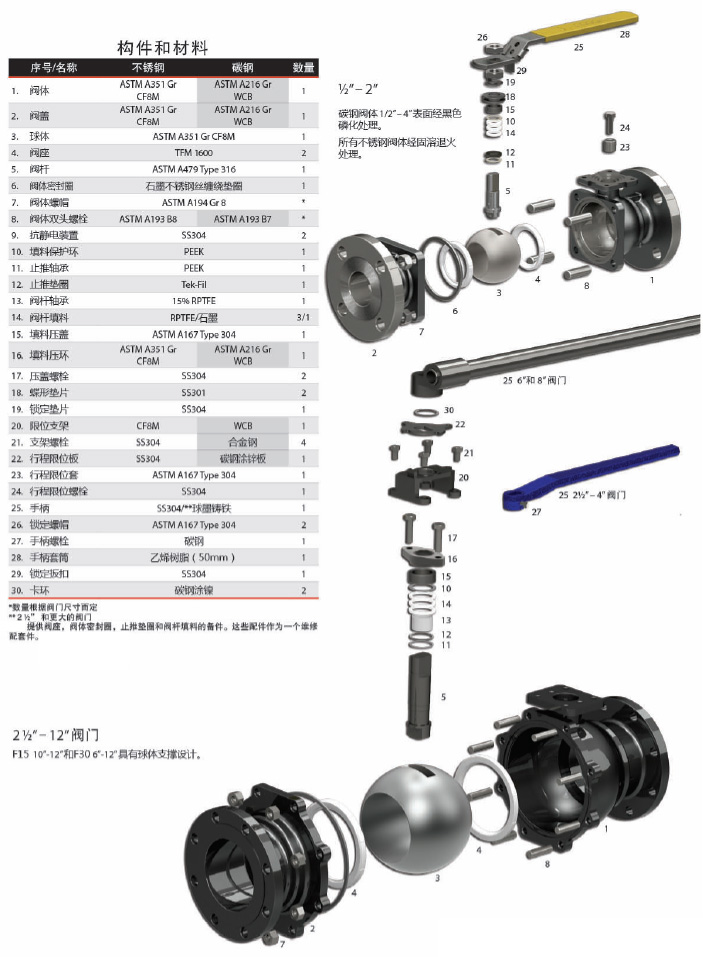

球体支撑
对于大尺寸的阀门，提供独特的固定式设计。此设计能防止阀座受损并支撑球体，可确保磨损小,操作扭矩小,能延长使用期限。此种设计极大地提高了阀门性能,且较之以前传统的固定式连接要经济实用。型号F15的10"-12" 及型号F30的6"-12”都具有此特点。

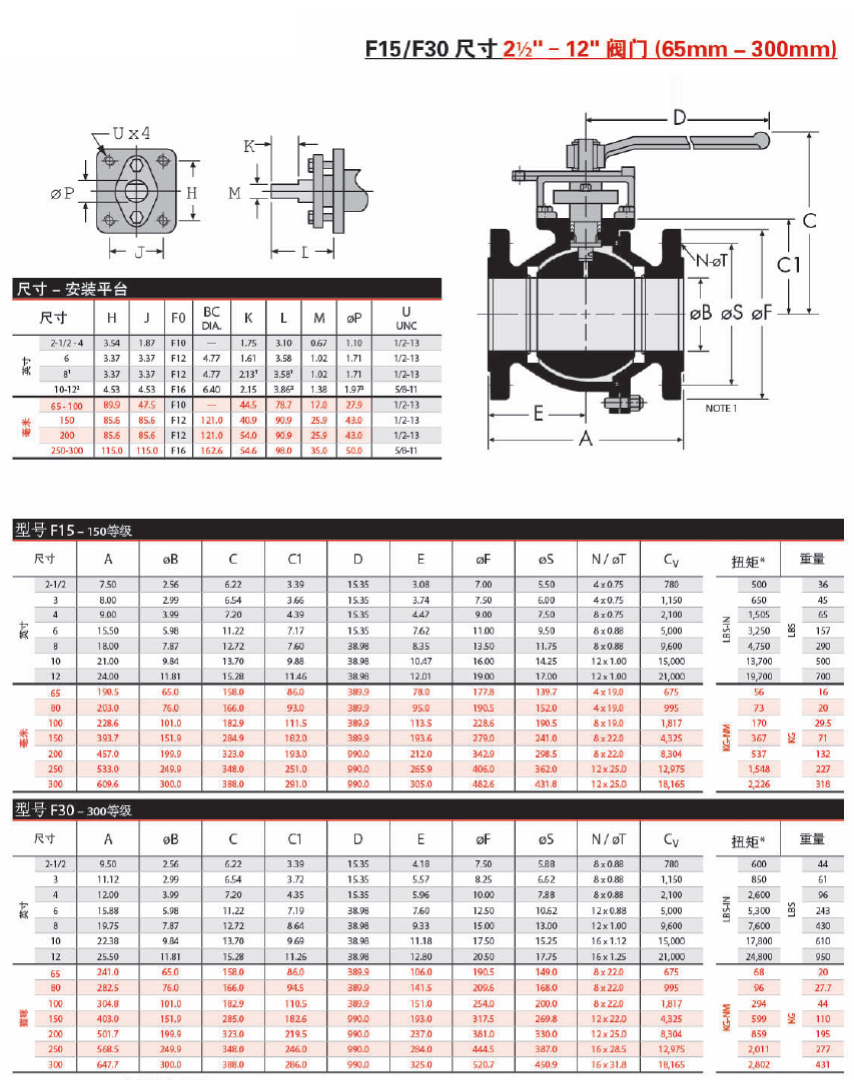

1 F30系列200mm: K=1.61, L=3.42
2 F30系列250mm: L=3.82, P-2.165
注1:如第二页所示F15系列250mm- 300mm和IF30系列150mm -300mm阀门有球托。
注2:62mm, 80mm& 100mm阀门提供符合NAMUR开关箱安装槽口。

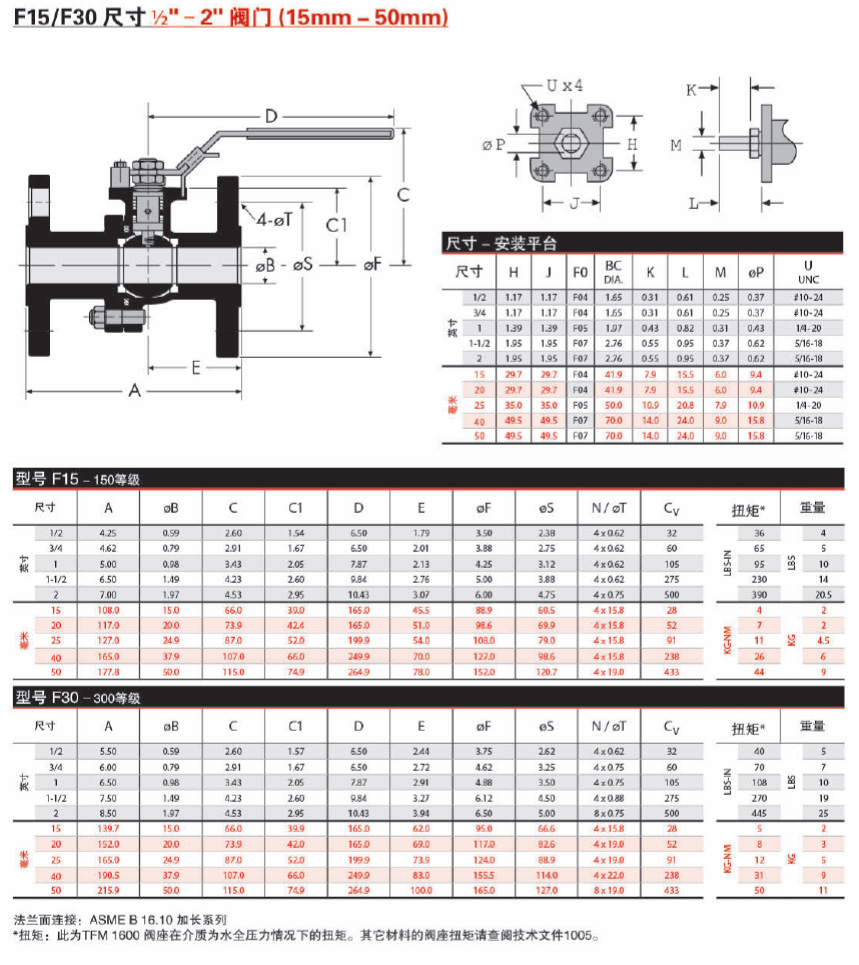

法兰面连接: ASME B 16.10加长系列
*扭矩:此为TFM 1600阀座在介质为水全压力情况下的扭矩。其它材料的阀座扭矩请查阅技术文件1005。
